炮塔銑床、數控銑床一般都設計為上、下互相垂直的十字導軌，便于在工件加工時能加工出縱橫互相垂直的工件表面。橫梁類零件，它本身在立柱上做垂直移動，數控龍門銑床的懸梁在其導軌上做水平移動，因此也要求橫梁的前、后兩導軌面相互垂直；立柱類零件，則要求其安裝表面與導軌面在縱、橫兩個方向保持垂直；炮塔銑床、數控銑床、數控龍門銑床這類零件都要求其導軌之前、導軌與表面相互垂直，這是保證安裝后精度檢驗項目通過的重要基礎。測量導軌垂直度的方法主要有以下幾種。

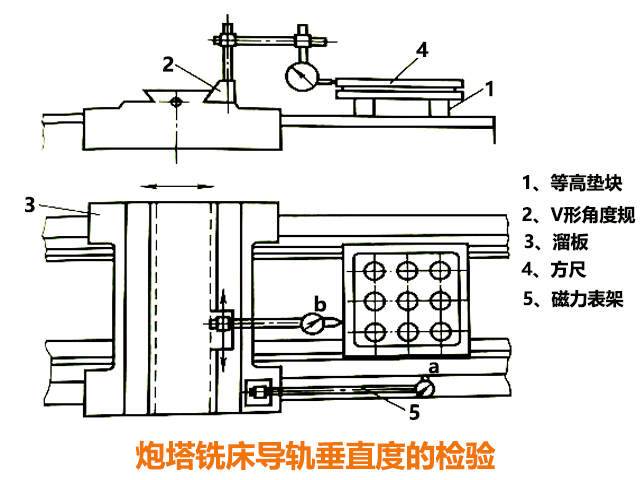

1、炮塔銑床直角尺（或方尺）拉表檢驗法，炮塔銑床上的上部燕尾導軌和下部的V形、平形導軌，其垂直度有一定要求，目的是要滿足在加工工件時平面只準中凹。要保證這項精度，主要是使炮塔銑床升降臺的上、下導軌互相垂直，其偏差的方向有利于滿足加工工件的精度要求。在床身導軌上安放一方尺或直角尺，在立柱導軌上固定一千分表，其測頭頂在方尺的a邊上，移動升降臺，調整方尺使與溜板移動方向平行。然后在溜板的燕尾導軌上安放一塊檢具，其上固定千分表桿，千分表測頭頂在方尺的b邊上，移動角形墊鐵進行測量，千分表讀數的最大代數差就是導軌在該檢具移動長度內的誤差。

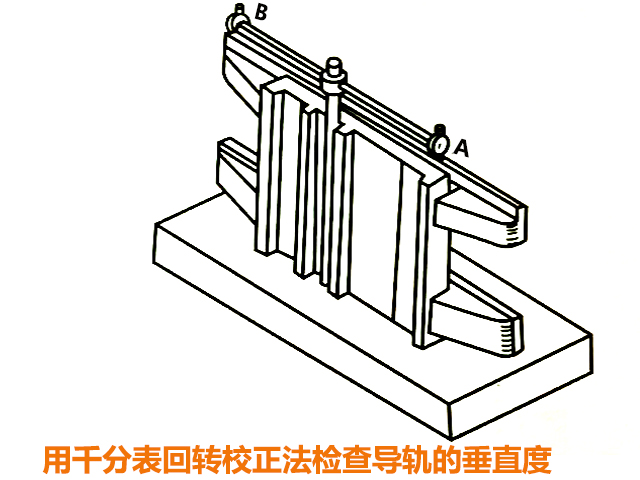

2、炮塔銑床、數控銑床回轉校表法，上、下導軌要求相互垂直的溜板類零件可視零件的結構特點，有的可用回轉校表法檢驗導軌之間的垂直度。千分表回轉校正法是利用圓柱棒及千分表等工具，用回轉校表測量導軌側面A、B兩點，千分表在A、B兩點讀數的差值，即為該回轉半徑內的垂直度誤差。但這種檢查方法的先決條件是導軌的直線度必須滿足要求，檢查僅是證明垂直度的數值。

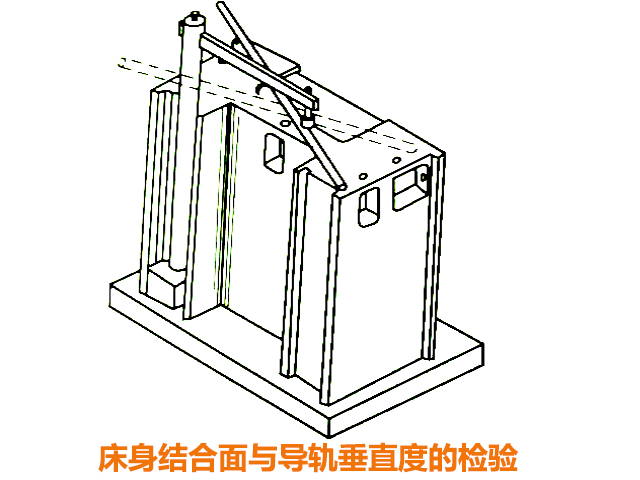

有些炮塔銑床、數控銑床床身是由多段單節床身拼接的，其拼接表面要求與導軌垂直，其垂直度誤差也可用床身結合面與導軌垂直度的方法檢驗。

3、炮塔銑床、數控銑床框式水平儀檢驗法，這種檢驗方法是利用框式水平儀兩邊互成直角的特點，既可以檢驗水平表面的直線度，也能檢驗垂直表面的垂直度。如果這兩個被檢表面要求互成直角，則利用水平儀兩直角邊測量表面貼在該兩被檢表面上測量，此時，水準儀的氣泡應在同一位置。水平儀兩次讀數的最大代數差，就是被測表面垂直度的誤差。讀出的數值是角值，再通過計算，可知300mm內或全長內的垂直度誤差。

測量工作臺表面垂直度為檢測鉆床工作臺上表面1與工作臺側表面2的垂直度。在檢查時，水平儀的方位應保持不變。先在表面1上進行測量（水平儀與表面2垂直），記錄水平儀讀數。然后平移水平儀使其側面緊靠表面2進行測量，水平儀讀數的代數差即為垂直度的角值誤差。必須注意，不能將水平儀旋轉180°，即調頭測量，如水平儀不準時就會(huì )造成測量誤差。

當檢查炮塔銑床、數控銑床床身的導軌面1、2與垂直導軌面6、7以及炮塔銑床、數控銑床導軌面1、2與垂直導軌面4、5的垂直度時，可用此方法進行測量，以比較被檢表面的垂直度。
